半導體產業是目前世界上發展最為迅速的產業之一，廣泛應用于航空、航天、醫療、汽車、電子等領域。半導體封裝在半導體產業發展中起著至關重要的作用。今天，電池帽制造公司中傲新瓷與您分享半導體器件制造封裝材料和生產工藝流程。

一、什么是半導體器件？
半導體是導電性能介于金屬導體和絕緣體之間的一種材料。而由半導體材料制成的具有特定功能的電子器件我們稱它為半導體器件。大多數半導體器件都至少包含一個由P型半導體區與N型半導體區接觸形成的PN結，半導體器件的特性和工作過程都與此有密切聯系。

二、常見的半導體器件有哪些？

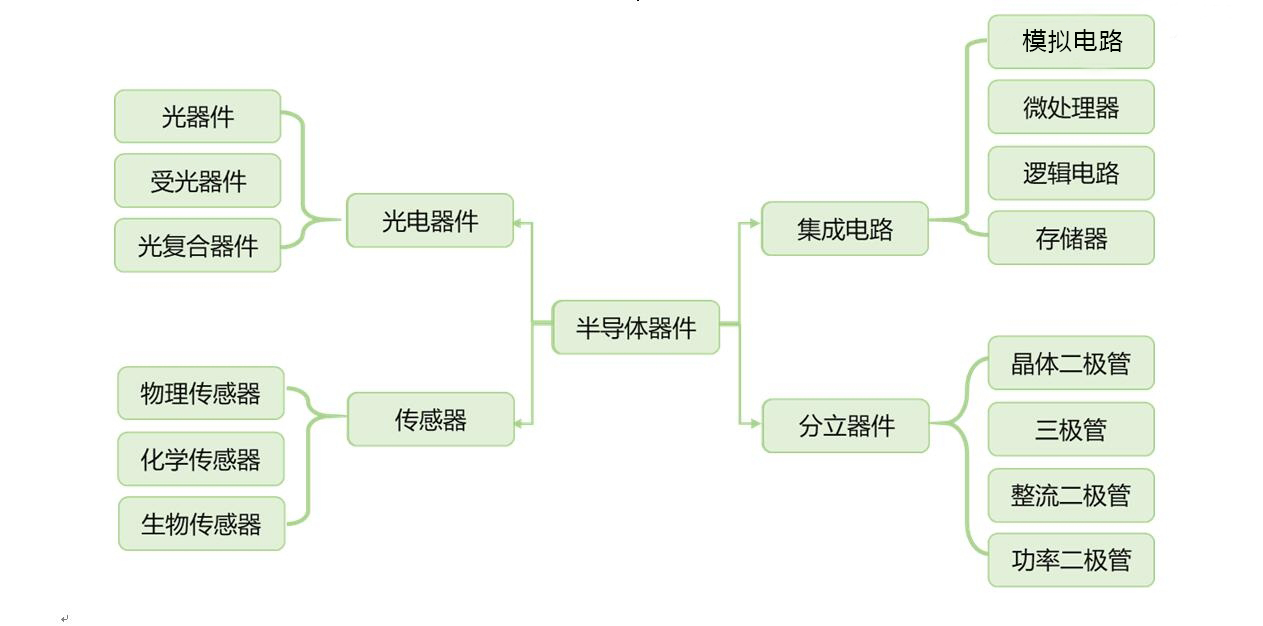

我們把常見的半導體通常劃分為四類，如下圖所示，主要包含：集成電路，分立器件，傳感器和光電子器件。
分立器件是未封裝集成的獨立器件，如TO管座管帽封裝二極管，三極管，整流二極管和功率二極管等，利用一定的布線和制造工藝將分立器件整合在基板上制成的電路我們把它稱之為集成電路，按照電路功能和結構的不同，可以劃分為模擬電路，微處理器，邏輯電路和存儲器等。傳感器的應用無處不在，我們常見的傳感器有大氣監測傳感器，樓道的煙霧傳感器及汽車內部的溫度傳感器等，按照其應用途徑及原理可以劃分為物理傳感器，化學傳感器和生物傳感器；光電子器件主要包含光器件，受光器件和光復合器件，例如我們常見的LED和OLED，光纖以及一些激光發射器等都屬于光電器件。

三、新型半導體器件封裝材料及分類

常見的新型半導體器件封裝材料主要有三種類型：

一是陶瓷基封裝材料，優點是機械強度高，熱穩定，氣密性和耐濕性好，對電子系統起到較強保護作用，缺點是成本高，適用于高級為微電子器件的封裝。

二是塑料基封裝材料，優點是材料成本低，工藝簡單，體積小，質量輕，缺點是介電損耗高，脆性大，熱膨脹系數不匹配且熱導率低。

三是金屬基封裝材料，優點是熱導率和強度高，缺點是成本較高，不宜實現大規模產業化。

四、半導體器件的生產工藝流程

半導體器件生產工藝流程主要有4個部分，即晶圓制造、晶圓測試、芯片封裝和封裝后測試。

晶圓制造是指在硅晶圓上制作電路與電子元件如電晶體、電容體、邏輯閘等，整個流程工藝復雜，主要有晶圓清洗，熱氧化，光刻（涂膠、曝光、顯影），蝕刻，離子注入，擴散，沉積和機械研磨等步驟，來完成晶圓上電路的加工與制作。

晶圓測試是指對加工后的晶圓進行晶片允收測試其電氣特性。目的是監控前道工藝良率，降低生產成本。

芯片封裝是利用陶瓷或者塑料封裝晶粒及配線形成集成電路；起到固定，密封和保護電路的作用。

封裝后測試則是對封裝好的芯片進行性能測試，以保證器件封裝后的質量和性能。

五、內容總結

以上是我為大家分享的關于“半導體器件制造封裝材料和生產工藝流程”的問題。
